扇形立风井防爆门的结构
为解决传统防爆门的不足之处,设计一种能实现自动控制的扇形防爆门,该防爆门爆炸后能及时复位、密封可靠,安装、操作、维护简单。扇形防爆门主要由门体、支撑梁、重锤装置、楔形支座组成,结构一
Vol.41 No.01 扇形立风井防爆门的设计一一一郑利本 第41 卷第 01 期
形式如图1所示。
立井防爆盖,扇形立井防爆门
图1防爆门结构图
1.重锤装置2,楔形支座3.门体4.支撑梁
(1)门体
门体是区别于传统防爆门的主要部分,门体由 6块扇形门体组成,每个门体为受力较好的圆弧形,门体采用铰链与固定在锁口盘面上的铰支座联接,门体的四周固定有橡胶板与支撑梁密封。在铰支座上有软性限位装置,可以使门体的开启角度受到控制,能够自动复位,同时可以在发生爆炸时,软性限位装置能够对门体起到缓冲作用,保护门体免受损坏
(2)支撑梁
支撑梁由框架梁与环形梁组成,不但起到支撑作用,而且当门体关闭时可以与其保持密封。环形梁固定在锁口盘面上,内壁与风井井口断面尺寸相同,可以减小门体的受力。框梁由6根型钢组成,外圈与环形梁联接,中心与楔形支座联接,框架梁在满足强度与挠度的前提下可以采用空心型钢,减轻自重;同时框架梁与水平角度为20。左右,不但可以避免门体因面积过大而受力变大,而且可以提高框架梁的受力性能(3)重锤装置
重锤装置由重锤、重锤支架、液压缸、托架、钢丝绳组成。重锤通过钢丝绳与门体联接,重锤的重量略大于防爆门的重量,当通风机停止运行时可以自动打开防爆门,保证矿井的自然通风。液压缸固定在重锤支架上,下部与托架相联,托架在液压缸的作用下可以在重锤支架上滑动。当防爆门打开,重锤便下落到托架上,当需要复位时,液压缸向上拉动托架,托架拖动重锤向上运动,门体在其自身的重力下便可以自动复位。(4)楔形支座
在防爆门的中心为楔形支座,楔形支座与框架梁联接在一起起支撑作用。楔形支座内部安装电动推杆,电动推杆上部联接锥形压头,当反风时电动推杆向下拉动锥形压头压紧门体。楔形支座下部断面较小,可在发生爆炸时减小受力,防止出现变形损坏

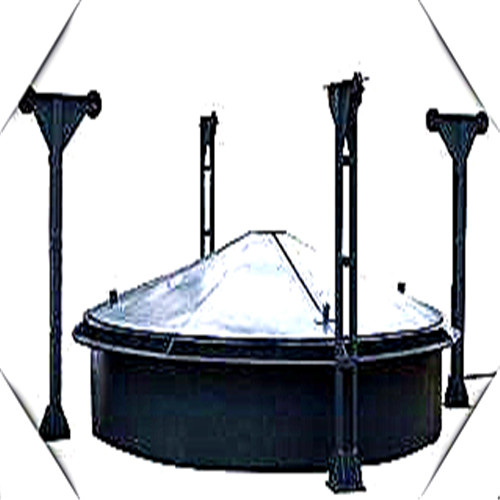

立风井防爆门展示
