立风井防爆门

立井防爆盖,煤矿用立井防爆盖,立井防爆门

一、用途:

在矿井中,当采用立井抽出式通风时,在风井锁口盘上设置了防爆门,它上为了保护通风机而设置的一个重要安全设施。正常情况下,防爆门自由地搁置在风井锁口盘上。当惊吓发生瓦斯或煤尘爆炸事故时,高压气流顶开防爆门,以降低气流压力,从而保护通风机不受破坏。当需要返风时,搬运风压板压紧防爆门,可以及时进行返风。防爆门的设计负压是按《煤炭工业设计规范》中第2—106条规程,大型矿井一般不超过450毫米水柱;煤层容易自燃发火的矿井和中小型矿井,一般不超过350毫米水柱。
立井防爆盖,煤矿用立井防爆盖,立井防爆门
二、结构及安装:
立风井防爆门是由门体,重锤装置,返风装置,注油小井四部分组成,参看附图:
一.门体结构

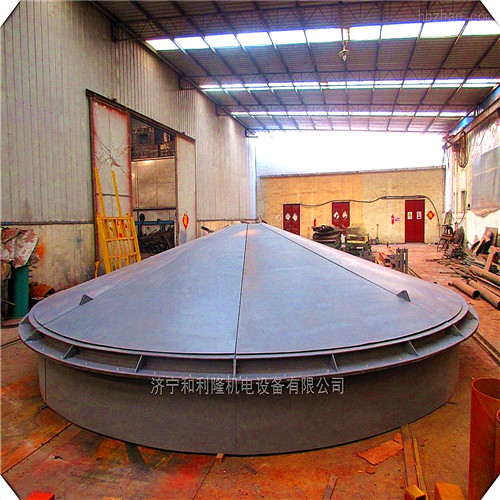

     采用锥角为30度的截锥形圆锥壳体顶盖结构,圆筒形立壁及外密封圈等三部分焊接为一体。由于门体较大,将门体分别分成四块和八块两种组合方式。块与块之间的联接采用角钢搭焊并夹以胶垫(立壁部分用石棉垫)用螺栓紧固。参看附图。
二.重锤部分
     这部分装置由支架、重锤、滑轮罩组成。重锤的配重按一下原则考虑:当风机停风时,门能自动打开;门关闭时要取下一定数量的重

锤才能使门体复位。重锤的行程分别按门的开启高度1米和1.5米来确定。
1.支架
在支架上设有两个滑轮,滑轮位置应使悬挂钢丝绳斜度最小或接近垂直,以减少重锤重量和门体打开过程中力矩的变化,便于启动。滑轮采用含油轴承,以藏家其转动灵活性。
2.重锤
为了不使支架过高,重锤块的直径按门的大小不同采用两种规格,每个防爆门设四组重锤。
3.滑轮罩
     重锤支架上设有滑轮罩可以遮挡雨雪,防止生锈。滑轮罩由圆弧形板及圆钢支承组成,焊接在支架的两侧角钢上。
三、返风装置
     返风装置的横梁为槽钢,是钢板焊接件,套在锁口盘预埋螺栓上。返风时,将横梁提起转90度,使一端压在们提上,另一端压在预埋在锁口盘面得钢板上,再上紧螺母即可。
四、注油小井
      注油小井是为观察密封油或水位变化情况和补充油而设置的。注油小井上设有金属油圈及盖板,并设有一油标以便控制油位。为了方便清洗油槽内沉淀杂物,设有两个清洗孔(密封介质可以用油水混合物),结构特征参见附图。
