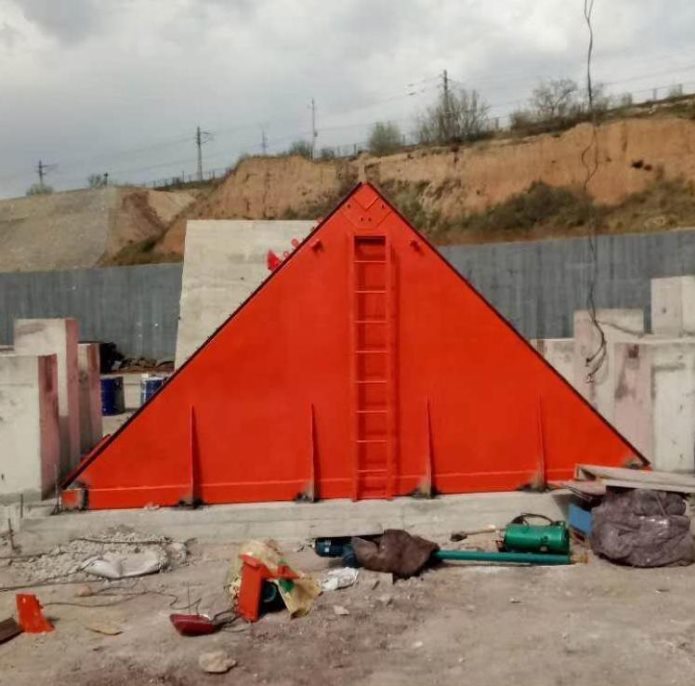

用于煤矿立风井防爆门的电、液动返风装置,具有固定在锁口井壁上的角形槽架,沿其一边平行设置有两根与角形槽架相垂直的导向轴,有弧形槽轨并套装于导向轴上的活动压爪末端通过销轴与连杆相接,而连杆的另一端又以两个销轴铰接的形式分别连接电液推杆的连接叉和角形槽架,电液推杆由一对轴套固定于角形槽架上。

煤矿立风井防爆门的电、液动返风装置该结构实现了电液推杆伸缩控制活动压爪压紧或退离防爆门,且其压紧可靠,操作省力、及时,完全满足矿井通风安全的需要。
