立井防爆门的结构组成

立井防爆门结构：

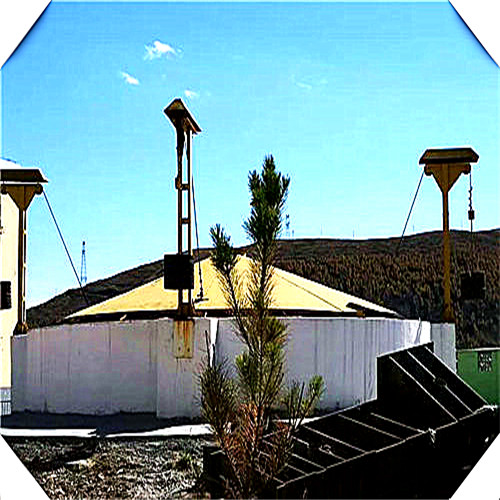

立风井防爆门是由门体，重锤装置，返风装置，注油小井四部分组成，参看附图：
一.门体结构

     采用锥角为30度的截锥形圆锥壳体顶盖结构，圆筒形立壁及外密封圈等三部分焊接为一体。由于门体较大，将门体分别分成四块和八块两种组合方式。块与块之间的联接采用角钢搭焊并夹以胶垫（立壁部分用石棉垫）用螺栓紧固。参看附图。

二.重锤部分
     这部分装置由支架、重锤、滑轮罩组成。重锤的配重按一下原则考虑：当风机停风时，门能自动打开；门关闭时要取下一定数量的重锤才能使门体复位。重锤的行程分别按门的开启高度1米和1.5米来确定。
1.支架
在支架上设有两个滑轮，滑轮位置应使悬挂钢丝绳斜度最小或接近垂直，以减少重锤重量和门体打开过程中力矩的变化，便于启动。滑轮采用含油轴承，以藏家其转动灵活性。
2.重锤
为了不使支架过高，重锤块的直径按门的大小不同采用两种规格，每个防爆门设四组重锤。
3.滑轮罩
     重锤支架上设有滑轮罩可以遮挡雨雪，防止生锈。滑轮罩由圆弧形板及圆钢支承组成，焊接在支架的两侧角钢上。
